Основна інформація

Призначення комплексу

Розрахунково-інформаційний комплекс (РІКОМ) призначений для побудови математичної моделі інженерних мереж, їх інвентаризації, проведення гідравлічних розрахунків та аналізу їх результатів, моделювання аварійних ситуацій та оцінки ризиків, пов’язаних з гідроударом. Комплекс дозволяє вирішувати топологічні та пошукові задачі, порівнювати результати розрахунків для подальшого надання рекомендацій з оптимізації мереж та моделювання стану мереж при різних конфігураціях.

Опис реалізації

Програмний комплекс розроблено у клієнт-серверній три ланковій архітектурі, як спеціалізовану прикладну інформаційну систему з базуванням на програмних технологіях вільного доступу «open-source», що слугують середовищем для роботи програмного комплексу і поширюються за власними ліцензіями.

Клієнтську частину розрахунково-інформаційного комплексу побудовано як додаток на базі геоінформаційного редактору QGIS, де для гідравлічних розрахунків використовується програмний продукт EPANET. База даних РІКОМ–PostrgeSQL, знаходиться на централізованому сервері.

Робоче місце користувача – це настільний додаток QGIS зі спеціалізованими розширеннями для створення мережі, внесення паспортів та проведення розрахунків.

Для комплексу передбачена конкурентна ліцензія – неперсоніфіковані права на використання ПО, за яких обмежується кількість одночасних активних підключень до бази даних. Кількість придбаних конкурентних ліцензій відповідає максимальній кількості користувачів, що одночасно працюють з системою.

Окрім того, система може інтегруватися з іншими інформаційними системами, такими як: АСУ ТП – у розрізі автоматичного внесення показників вимірювання та синхронізації даних, білінгові системи – у розрізі обміну інформацією про споживачів.

Робота з системою може виконуватися з настільного та мобільного додатків.

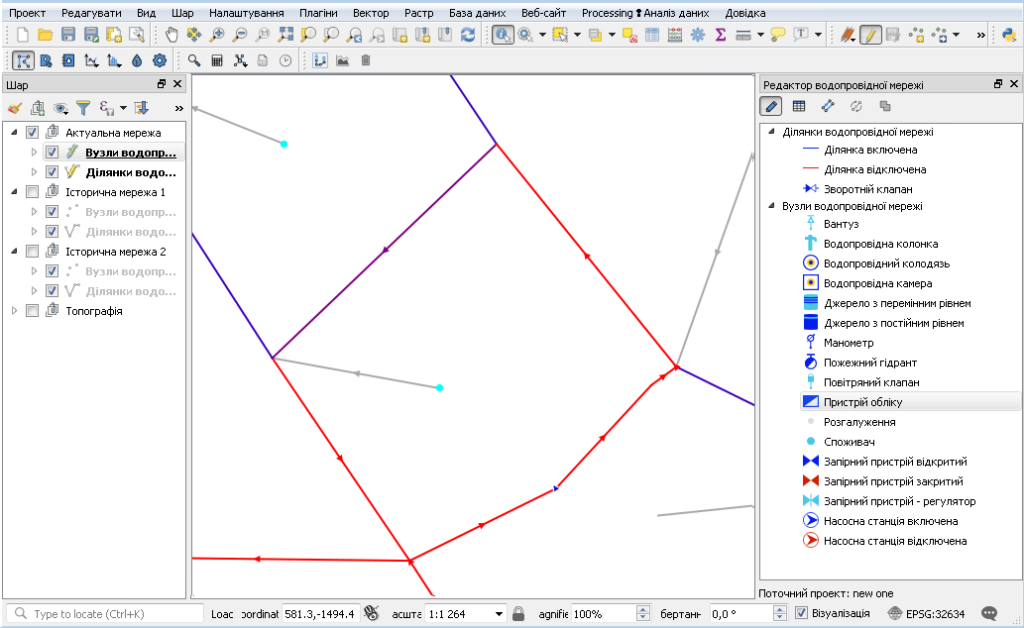

Моделюванням інженерних мереж, муніципальні мережі, теплопостачальні мережі, телекомунікаційні мереж, електричних мереж, газових мереж, транспортних мережі

Технічні умови використання РІКОМ

Мінімальні технічні вимоги до серверної частини:

  • Процесор (CPU): чотириядерний із тактовою частотою не менше 3 ГГц
  • Оперативна пам’ять (RAM): 8 Гбайт
  • Жорсткий диск (HDD): не менше 100 Гбайт вільного простору
  • Пропускна здатність мережі: 100 Мбіт/c

Мінімальні технічні вимоги до клієнтської частини:

  • Процесор (CPU): двоядерний із тактовою частотою не менше 2 ГГц
  • Оперативна пам’ять (RAM): 4 Гбайт
  • Жорсткий диск (HDD): не менше 40 Гбайт вільного простору
  • Пропускна здатність мережі: 100 Мбіт/c
Побудова мережі

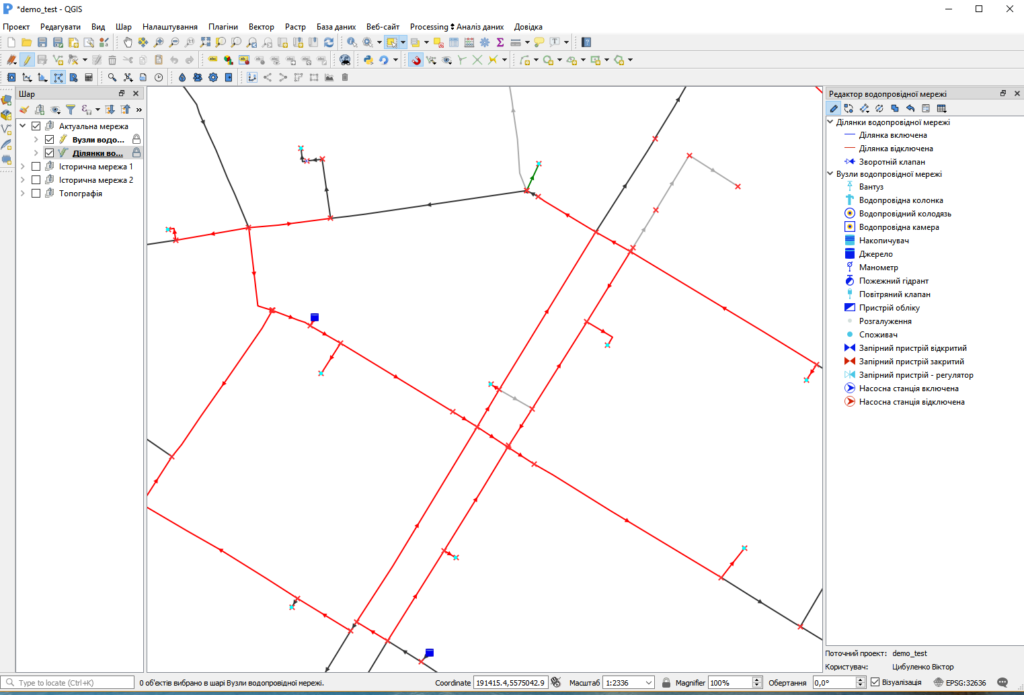

Побудова мережі

Побудова моделі мережі виконується інструментами розробленого модуля Редактор мережі. Для кожного виду мережі реалізовано свій редактор з набором стилів, шарів та прикладних інструментів. Розрахункова модель формується шляхом нанесення  топологічно ув’язаних об’єктів та заповнення їх розрахункових параметрів.

Для створення моделі інженерної мережі попередньо виконується збір та обробка просторових та технічних даних, створюється карта-підоснова.



Побудова мережі, побудова розрахункової моделі мережі, моделювання каналізаційних мереж, водовідведення, водопостачання

Набір інструментів та функцій розрахункового комплексу  дозволяє вирішувати наступні задачі по роботі з мережею:

  • редагування графічних елементів та опису об’єктів мережі паралельно різними користувачами;
  • графічного відображення об’єктів мережі з прив’язкою до топографічної основи;
  • інвентаризації об’єктів мережі;
  • опису характеристик реальних режимів роботи мереж постачання: почасові показники витрат та напору в години максимального, мінімального, середнього відбору, пожеж, аварій, залежності від сезону тощо;
  • визначення витрат води, стоків, розрахунку витрат напору по ділянкам мереж;
  • тематичного розфарбування за актуальними та історичними розрахунковими параметрами;
  • завантаження растрових та векторних підоснов схеми, гібридів з комплексу просторових ресурсів, інтернет-сервісів тощо;
  • пошуково-навігаційні задачі;
  • ведення міток та коментарів на схемі;
  • відмінювати дії побудови мережі чи наповнення паспортів.



Побудова мережі

Формування підоснови

Формування карти-підоснови

Формування електронної карти виконується на основі планшетної документації, растрових та векторних даних. Якщо вихідні дані знаходяться на паперових носіях, то попередньо зображення сканується і переводиться в електронний вигляд. Наступним кроком матеріали масштабуються, калібруються та прив’язуються до відповідної системи координат інструментами QGIS.

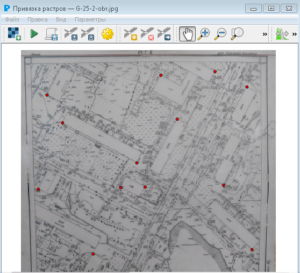

Топографічний планшет з контрольними точками, топографічний планшет

Для прив’язки вихідної растрової документації  використовуються векторні карти, дані дистанційного зондування, матеріали спеціалізованих графічних побудов, карти або гібриди з просторових ресурсів, інтернет-сервіси.

Всі вихідні  дані з’єднуються (зшиваються) у єдину карту-підоснову для подальшого використання при нанесенні інженерної мережі.



Карта-підоснова, топографічна підоснова, геопідоснова

Паспортизація об'єктів

Ведення паспортних даних об’єктів

Паспорти об’єктів мережі створюються системою автоматично при їх нанесенні на схему із власними унікальними згенерованими назвами. Подальша обробка, наповнення та редагування опису об’єкту може виконуватися в процесі або після завершення побудови геометрій. Атрибути об’єктів можна редагувати як з табличних форм, так і з паспортів об’єктів.

Атрибути паспортів та зв’язки між об’єктами відповідають Класифікатору об’єктів  мережі обраної інфраструктури, обов’язкові для внесення та розрахункові атрибути відрізняються кольором шрифту. Системою виконується основна  та додаткова перевірка коректності вводу даних:  на етапі створення паспортів та після побудови мережі і запуску розрахунку математичної моделі.

На етапі внесення паспортних даних та їх збереження виконується:

  • перевірка не дублювання атрибутів,
  • автоматичне генерування назв об’єктів,
  • перевірка можливості редагування полів,
  • автоматичний розрахунок/перерахунок довжин ділянок,
  • обчислення витрат за абонентами та тарифним місяцем,
  • каскадне заповнення атрибутів (фільтрування при заповненні атрибутів),
  • перевірка типу та розмірності атрибуту.

На етапі запуску розрахункової моделі виконується:

  • перевірка геодезичної відмітки,
  • перевірка коректності та несуперечливості введених даних,
  • перевірка кардинальності зв’язків,
  • перевірка геометрій.

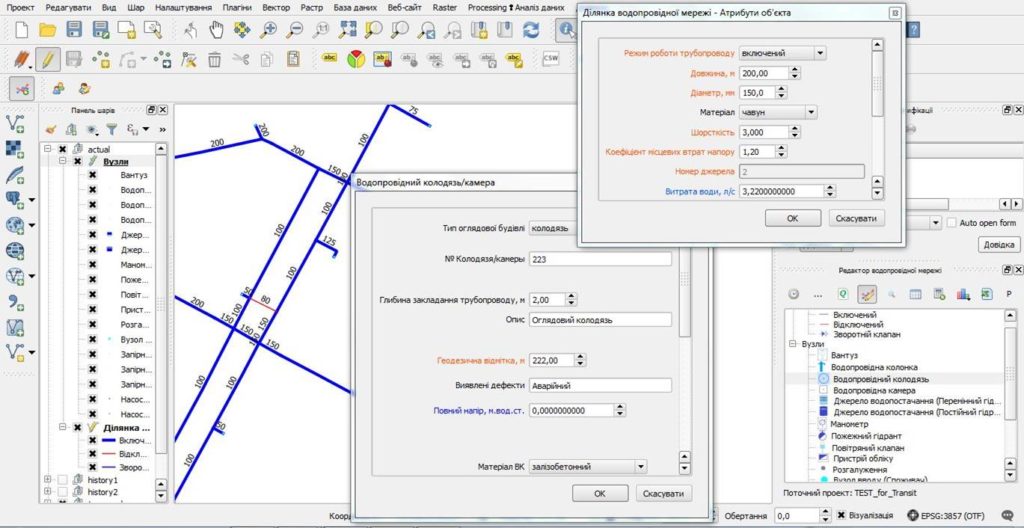

Інвентаризація інженерних мереж, паспортизація інженерних мереж

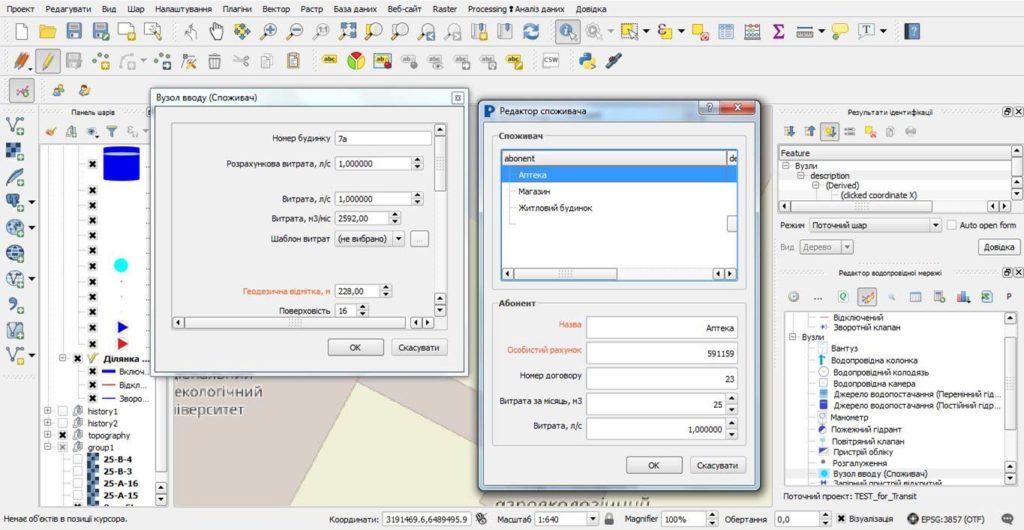

Оптимізація та налаштування об'єкту мереж, робота з паспортом об'єкта

Робота з таблицею атрибутів

Табличні дані можна обробляти, редагувати, сортувати, локалізувати та центрувати обраний об’єкт на карті, редагувати значення атрибутів зі зміною стилів відображення об’єкту або зі зміною типу самого об’єкту.  За допомогою вбудованих фільтрів налаштовується  відображення форм із можливістю подальшого копіювання, обробки, друку тощо.

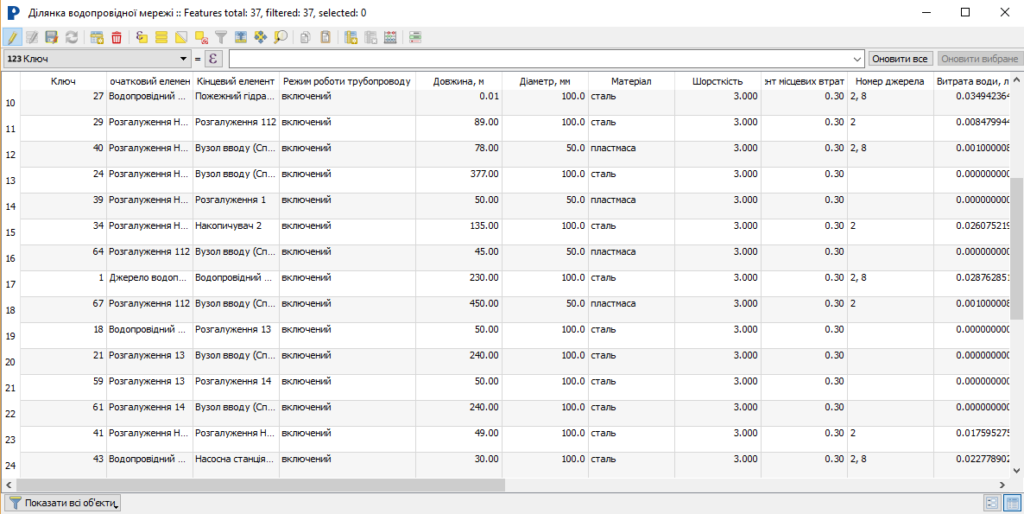

Таблиця атрибутів технічних об'єктів, гідравлічні розрахунки

Експорт в Excel

Для копіювання та обробки характеристик об’єктів мереж засобами Excel розроблена одноіменна функція з можливістю вибору типів об’єктів та шляху для збереження файлу на диску у форматі xls .

Вивантажений файл містить згруповані за вкладками об’єкти із власним переліком атрибутів згідно Класифікатора об’єктів  мережі та з поточним наповненням.



Експорт характеристик об'єктів в Excel, завантаження в Excel властивостей об'єктів

Медіаматеріали

До паспорту кожного об’єкту мережі системними інструментами можуть додаватися файли різних типів та призначення: фото зовнішнього або внутрішнього вигляду обладнання, результати обстежень, заводські характеристики та паспорти, проектні та робочі матеріали, випробувальні та ремонті акти, схеми, розрізи, тощо.

Додаватися можуть файли будь-якого розширення з  обмеженням їхнього розміру. Завантажені файли типів png та jpg будуть мати попередній перегляд, файли doc(х), xls(х), txt  будуть підсвічуються  на формі різними кольорами. Будь які файли можна зберігати на диску ПК, назначати їм категорію та опис.

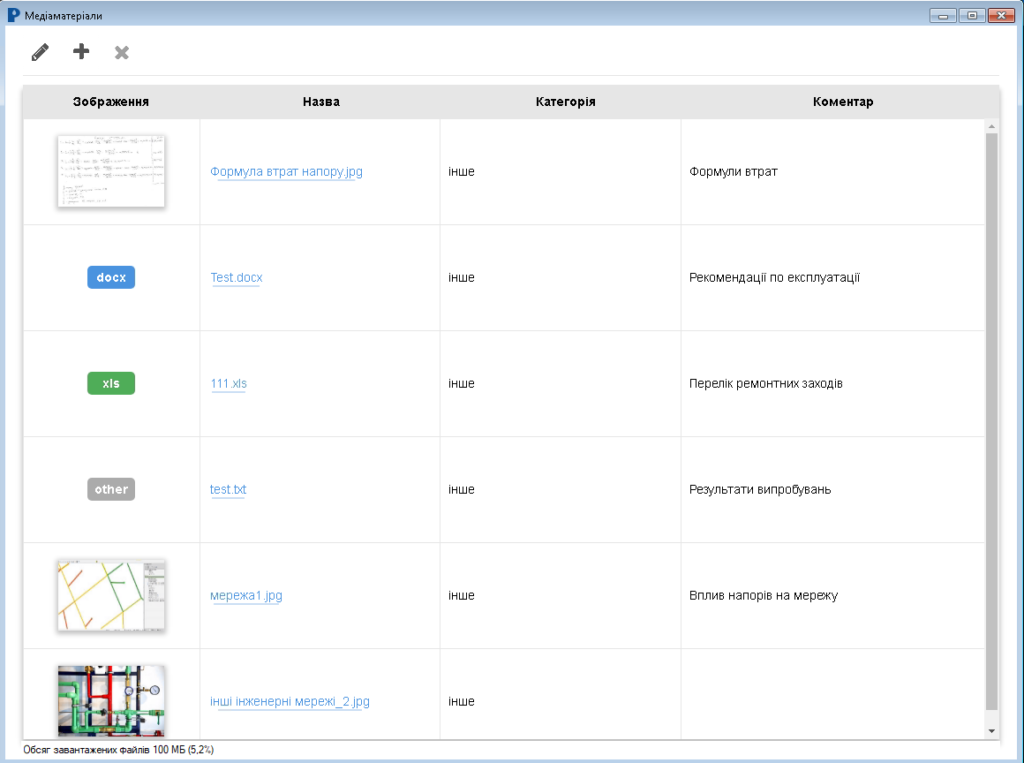

Медіаматеріали в паспорті об'єкта, додавання файлів до паспорта об'єкта, додавання медіаматеріалів до системи

На формі перегляду та завантаження медіа файлів буде вказано обсяг та залишок сховища даних.

Редактор кривих

Окремі параметри роботи обладнання або зміни показників визначаються у формі графіків і задаються в системі кривими залежності.

Криві залежності можуть описувати зміни втрат напору, ефективності, продуктивності роботи, об’єму тощо. Системними інструментами можна описувати криві та призначати їх конкретним моделям обладнання.

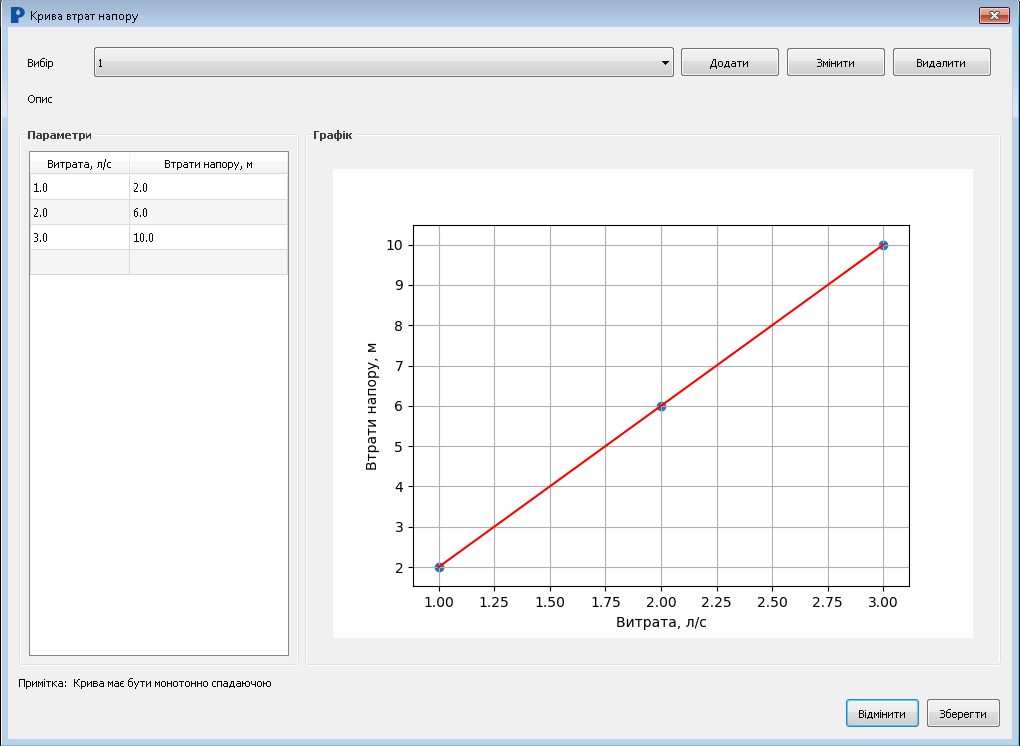

Редактор кривих, крива втрат напору, крива ефективності

Редактор шаблонів

Для опису зміни кількісних показників та показників роботи обладнання в часі застосовуються Шаблони – почасові графіки навантаження.

Шаблони можуть застосовуватися для опису роботи таких об’єктів як Джерело, Насосна станція, також за шаблонами може рахуватися вартість електроенергії, витрати споживачів.



Шаблон споживання води, шаблон продуктивності насосу, шаблон витрат споживача

Редактор адрес

Системою виконується підтримка адресного реєстру з можливістю виправлення, додавання та видалення назв в межах проекту, зручною навігацією по редактору.



Реєстр адрес, редактор назв вулиць у системі

Каскадне заповнення атрибутів

Каскадне заповнення паспортних атрибутів об’єкту реалізовано для спрощення та підвищення точності наповнення  паспортів даними. При каскадному заповненні виконується фільтрування обов’язкових для заповнення полів в залежності від обраного словника та деактивуються зайві атрибути.

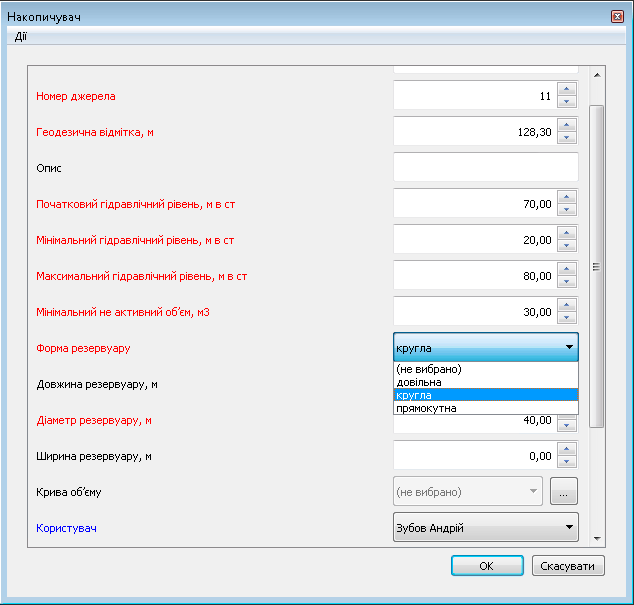

Каскадне наповнення паспортів

Додавання додаткових параметрів об’єктів

Системою передбачено підтримку додаткових атрибутів для різних об’єктів. Призначений додатковий параметр буде застосований для всіх об’єктів даного типу робочої мережі, відображатися та заповнюватися в паспорті, зберігатися при експорті та імпорті проекту.



Редактор додаткових полів Додаткові поля в паспорті

Розрахунки мереж

Розрахунки мереж

Розрахунки мереж виконуються за допомогою вбудованого модулю, який працює на базі алгоритму розрахунків комплексу Епанет.

Перед проведенням розрахунків виконується перевірка побудови мережі на коректність логічних та топологічних зв’язків, повноту та коректність вихідних даних.

Отримані помилки побудови мережі містять інформацію про тип помилки, ключ об’єкту та якщо помилка стосується вводу атрибутів – назви цих атрибутів. За ключом об’єкту з форми перевірки коректності побудови мережі здійснюється перехід до паспорту з некоректними даними. Розрахунки  можуть тривати від кількох секунд до кількох хвилин і залежать від обсягу даних і розміру мережі.



Валідатор розрахунків, опис помилок

Результати розрахунків зберігаються в БД та виводяться у формі табличних або паспортних розрахункових атрибутів,  підлягають подальшому просторовому та, при накопиченні, історичному аналізу. Результати гідравлічних розрахунків не підлягають редагуванню з форми паспортів, а лише оновлюються при зміні конфігурації та перерахунку мережі.

При гідравлічних розрахунках може враховуватися формула Емітера на ділянках з недостатнім тиском для подачі води споживачам, а також виконуватися розрахунок за максимальними, мінімальними та середніми показниками навантаження, та погодинним навантаженням на мережу.

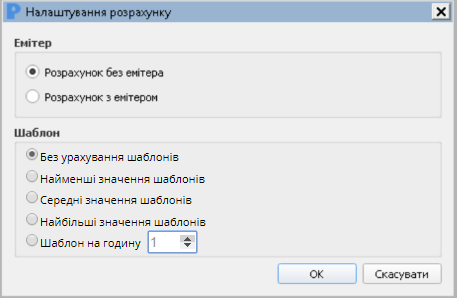

Розрахунки з емітером, гідравлічні розрахунки, розрахунки за шаблонами, розрахунки за середніми значеннями, розрахунки за найбільшими значеннями, розрахунки на задану годину

Гідравлічні розрахунки Ріком дозволяють:

  • Виявити недостатні та надлишкові напори в системі;
  • Перевірити фактичне положення системи при максимальному навантаженні;
  • Визначити вплив джерел на вузли споживання;
  • Перевірити роботу системи на надійність;
  • Знайти перенавантажені ділянки мереж, що лімітують пропускну здатність трубопроводів;
  • Проводити щорічний аналіз та оцінку ефективності роботи мереж;
  • Моделювати систему для отримання оптимального режиму роботи з урахуванням надійності системи;
  • Оцінити вплив на систему при збільшенні або зменшенні споживання з урахуванням перспективи розвитку.

Для мереж водопостачання розраховуються тупікові та кільцеві мережі, з урахуванням підвищень напору насосними станціями, обмежень тиску, роботу декількох джерел, розраховуються  нестаціонарні режими, у тому числі гідроудар.

Гідравлічний розрахунок самотічних и напірних систем каналізації дозволяє виконувати підбір діаметрів, проектування висотної схеми, побудову продольного профілю, аналіз стану та ефективності роботи мережі водовідведення з визначенням вузьких місць та засмічень.

Розрахунковий комплекс дозволяє моделювати поведінку системи в різних умовах з метою оцінки їхнього впливу на режим роботи мережі.

Аналіз мережі

Аналіз мережі за результатами  розрахунків



Тематичне розфарбування



Одним із елементів просторового аналізу результатів розрахунків комплексу Ріком є  налаштована стилізація елементів на карті за заданими критеріями. Таким чином можна розфарбовувати ділянки трубопроводу за наступними тематичними показниками:

  • зона впливу джерела
  • швидкість води
  • втрати напору
  • питомі лінійні втрати напору
  • витрати води
  • напір

Тематичне розфарбування, розфарбування за показниками



Ділянки мережі розфарбовуються відповідно до розрахованих значень показника, що розшифровуються в описовій легенді шару. Додаткове налаштування кольорів та стилів відображення також можливе.

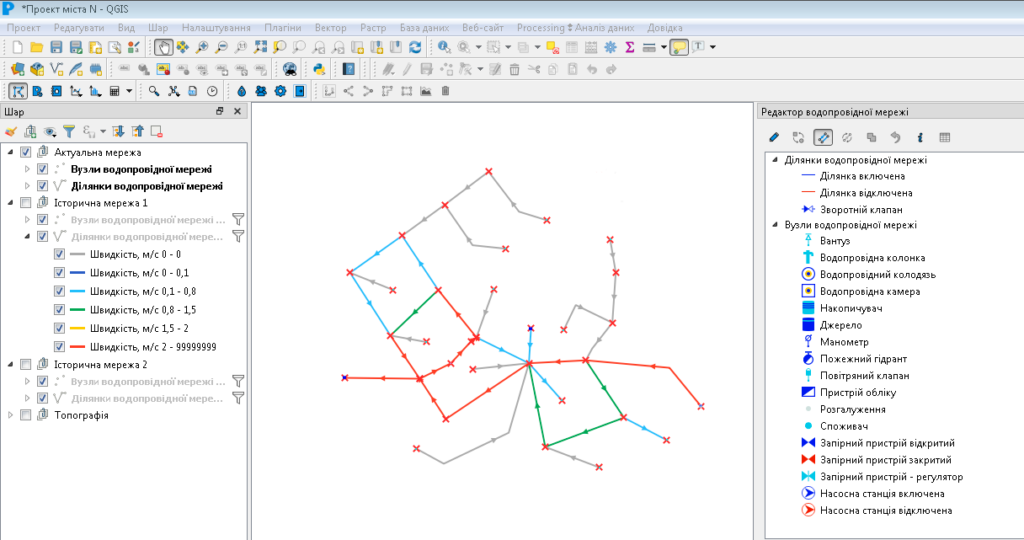

Тематичне розфарбування ділянки мережі, мережа водопостачання, мережа водовідведення, просторовий аналіз мереж

В комплексі зберігаються три останні розрахунки, проведені без помилок. Будь-які два розрахунки можна порівняти між собою, більш тонкими лініями будуть виділені новіші розрахунки, а більш товстими – старіші. Виконується управління шарами, перегляд легенди,  налаштування та збереження стилів відображення.

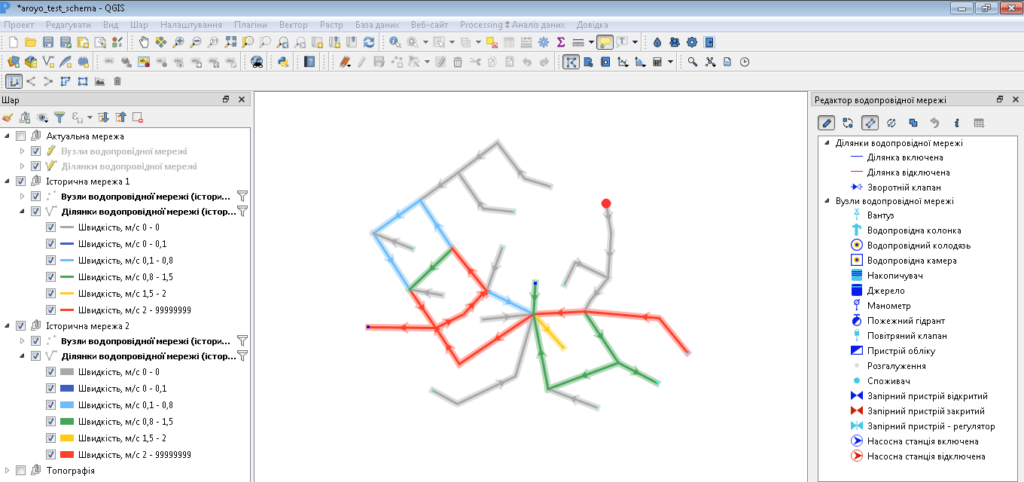

Тематичне розфарбування ділянки мережі, мережа водопостачання, мережа водовідведення, просторовий аналіз мереж

Побудова маршрутів за /проти напрямку течії та кілець

Аналіз потоків мережі  з визначенням напрямку  потоку води виконується інструментами Ріком  з будь якої точки схеми, при обранні вузла та напрямку руху течії: за, проти.

Побудова маршрутів за/проти напрямку течії, побудова маршрутів за кільцями, аналіз потоків мережі

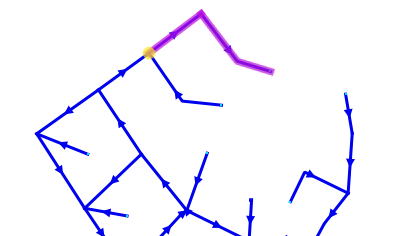

Побудова маршрута за напрямку течії

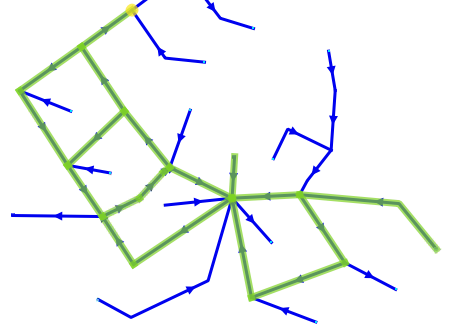

Побудова маршрута проти напрямку течії

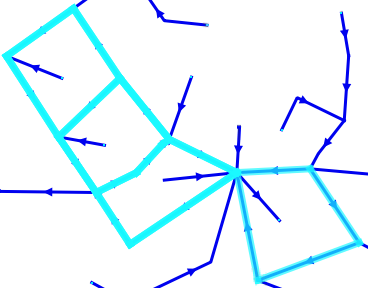

Побудова кілець



Аналіз мережі на наявність кілець потоку води або кілець труб виконується засобами Ріком.





Кільця потоків

Комутаційні завдання

Моделювання аварійної ситуації з ізолюванням ділянки

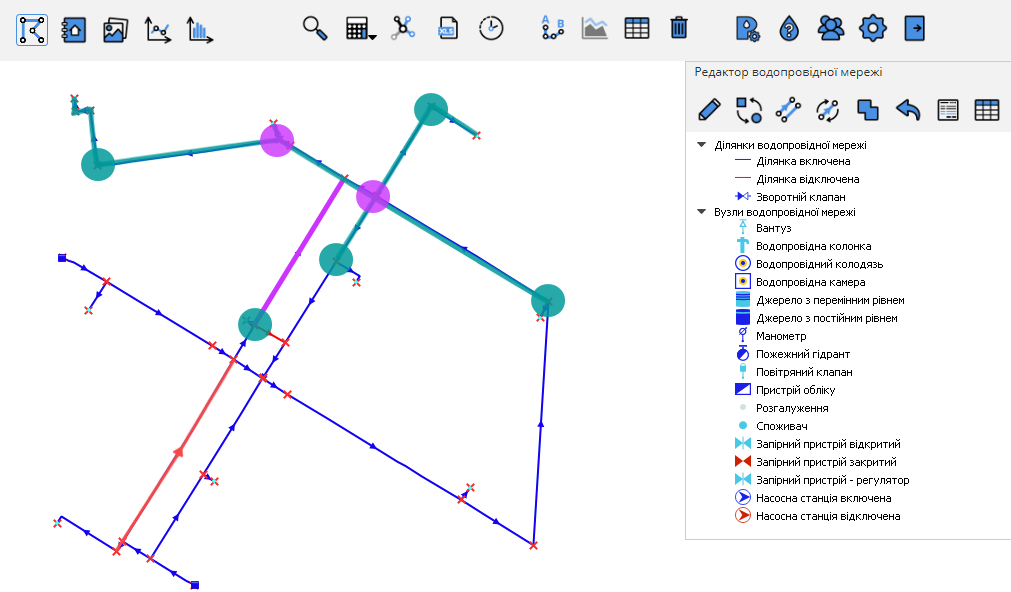

Аварійе відключення

Результат розрахунків аварійного відключення

Аналіз у графіках

Аналіз за допомогою графіків

П’єзометричний графік

П’єзометричний графік є одним з основних інструментів аналізу результатів розрахунків для водопровідних мереж. Цей графік відображає зміну напору у вузлах між обраними точками мережі, показує, чи достатній рівень напору на кінцевих споживачах відносно мінімального за вимогою.

Маршрут мережі будується за вказаними вузловими точками за напрямком потоку води для ділянок з наявністю течії (швидкості) і може мати кільцеві маршрути.

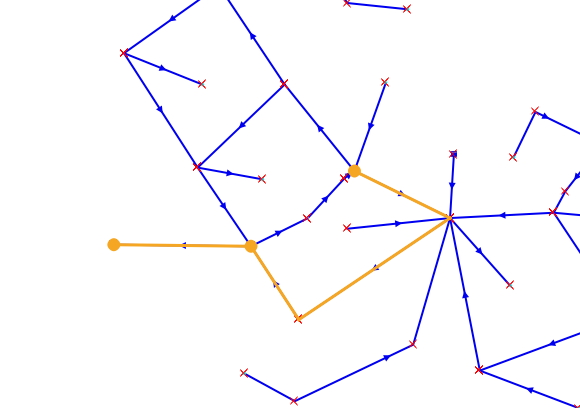

Напрямок потоку води за вузловими точками, побудова маршруту мережі

За побудованим маршрутом формується п’єзографік, основна ламана котрого відоборажає зміну та показники повного напору води.  У підвалі п’єзографіку виводяться основні характеристики вузлів вздовж маршруту.

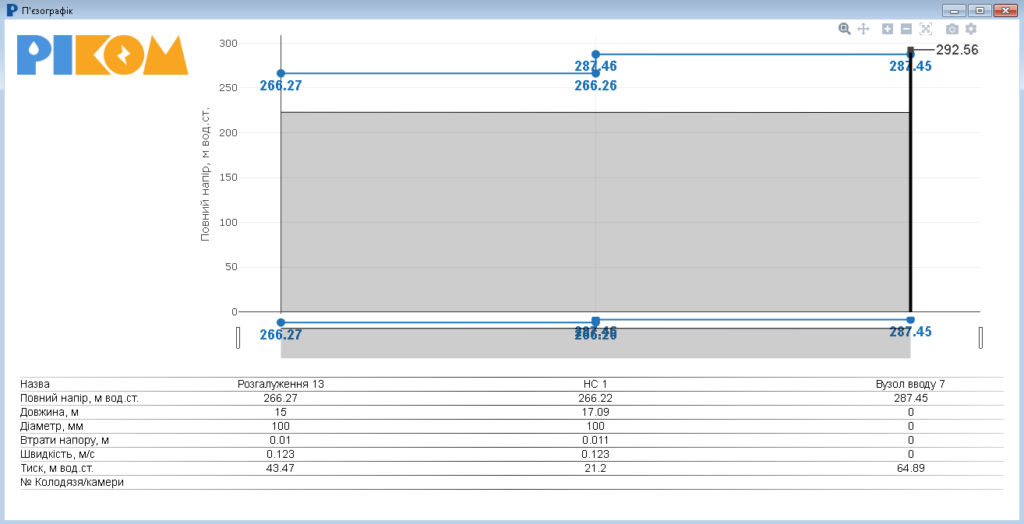

Формування п'єзографика, п'єзографик

Інструментами комплексу можна розширити/скорегувати діапазон атрибутів, що виводяться на схему.

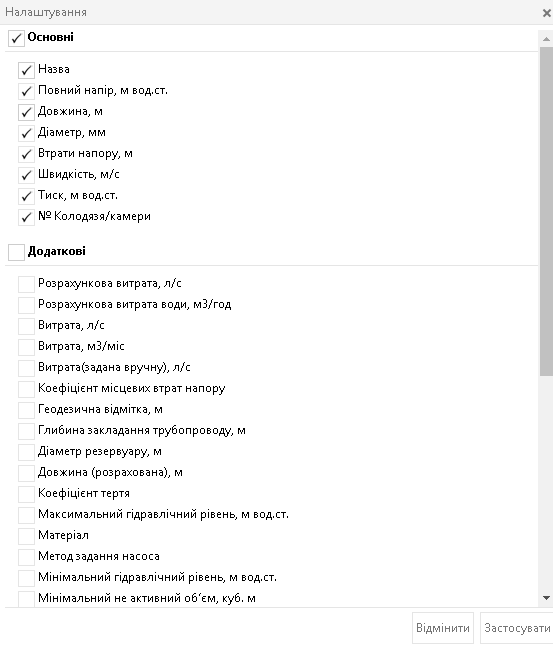

Додаткові атрибути пьєзографіку

Усі об’єкти п’єзографіку інтерактивні, можна здійснювати перехід  на карту та паспорт з форми п’єзографіку для зручності виконання аналізу мережі.

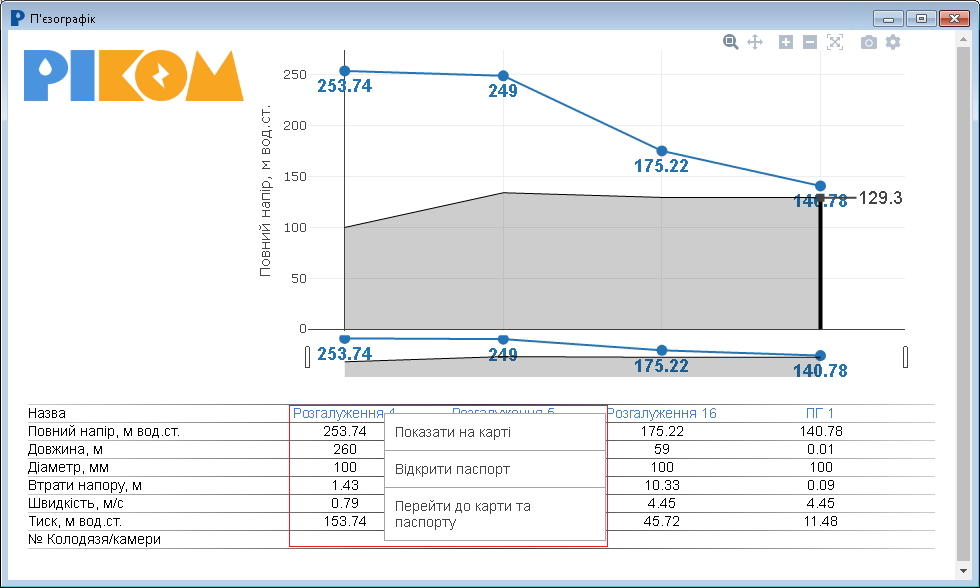

П’єзографік

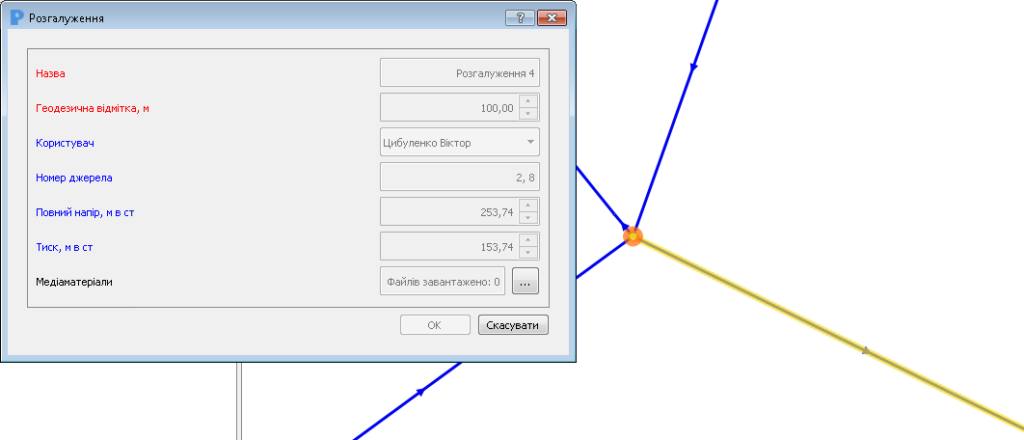

Перехід на карту та паспорт з форми п’єзографіку

Поздовжній профіль

Одним з основних інструментів аналізу результатів розрахунків для каналізаційних мереж є побудова поздовжнього профілю. Профіль зображує лінії позначки землі, лотків, глибини колодязів, діаметрів, ухилів трубопроводів, а також наповнення колодязів і ділянок мережі водовідведення по обраним маршрутом, наприклад, від споживача до одного з колодязів.

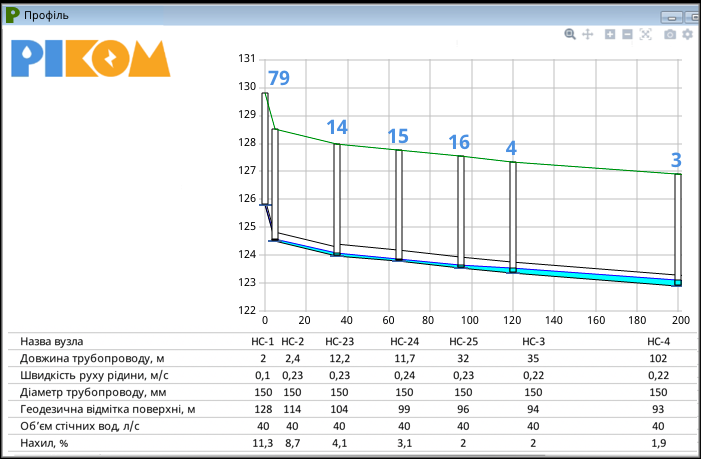

Поздовжній профіль мереж водовідведення, водовідведення, каналізація, аналіз мережі

Формується за побудованим на схемі маршрутом з виведенням в підвалі основних характеристик вузлів ділянки та з можливістю налаштовувати додаткові характеристики для відображення.

Виконується управління масштабом та переміщенням, збереження у інших форматах, друк профілю.

Усі об’єкти профілю інтерактивні, можна здійснювати перехід  на карту та паспорт об’єкту профілю.

Пошук та навігація

Пошук та локалізація результатів

Пошукові функції представлені в Ріком універсальним пошуком – можливістю пошуку серед усіх об’єктів та їх атрибутів, та пошуком за визначеними характеристиками об’єкту – атрибутивним пошуком.

Пошук здійснюється за основними операторами (містить, не містить, дорівнює, не дорівнює) для числових, текстових атрибутів, словникових, а також за ID об’єкту.

Пошукові функції в системі, атрибутивний пошук

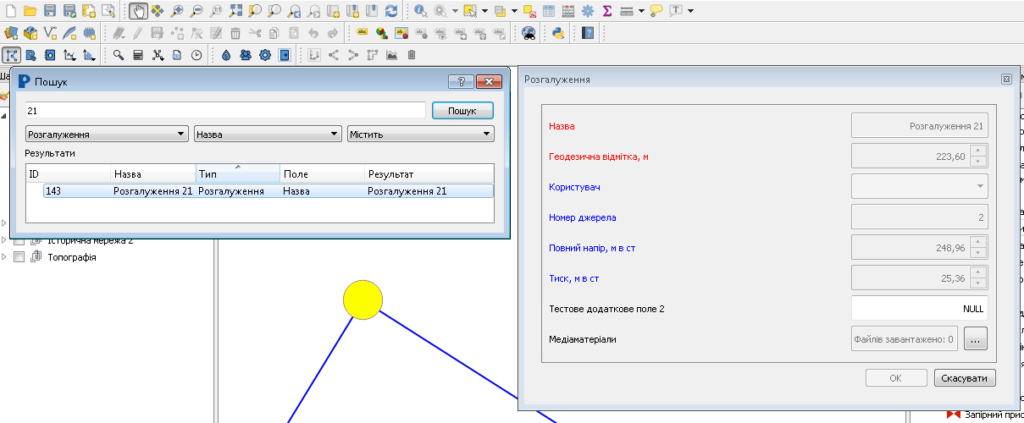

Результати пошуку

Результати пошуку виводяться в таблиці та локалізуються на карті, з наведенням та центруванням обраного  об’єкту, переходом до його паспорту.
